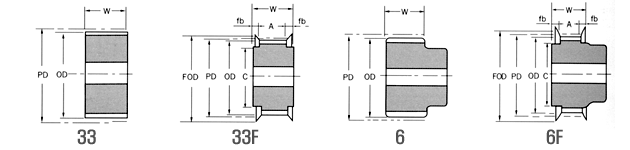

Home  Q&A  Map  Recruit  Contact Us  인사말 사업분야 연혁 조직도 찾아 오시는 길 사업자등록증 다운로드 압력 계측 제품 온도 계측 제품 포스 계측 제품 레벨 계측 제품 동력 전달 제품 온라인 스토어 타이밍 벨트의 사양이 결정되어지면 벨트 전동에 적합하게 타이밍 풀리를 디자인 후 가공한다. 코루자는 표준 사용폭의 풀리의 재고 생산 및 고객이 요구한 도면 내용에 맞게 풀리를 가공하여 드립니다. ☞ 제품 사양 보기 타이밍 풀리의 가공은 다음과 같은 과정을 거쳐 진행한다. 1. 타이밍 풀리의 소재(Material)를 결정한다.   Power RPM Application Steel(S45C) High Load High   Aluminum (Al) Light Load Low Clean Room Plastic       Con.) Al ! 2. 설치장소 및 방법을 고려 타이밍 풀리의 형태(Type)을 결정한다. 33 (A) 33F (AF) 6 (B) 6F (BF)   Flange Type Boss Type Boss Type Flange Type Con.) Al + 33F ! 3. 사용 벨트 폭에 따른 풀리폭(Width)을 결정한다. Width Tooth Profile (inch) Tooth Profile (mm) A, w XL L H XH 3M 5M T10 14M Con.) Al + 33F + 5M-30w(31.3) ! 4. 타이밍 풀리의 외경(Out Diameter)을 계산한다. * (PD) Pitch Diameter = Pitch x (Teeth / π) * (OD) Out Diameter = PD - 2PLD   XL L H XH 3M 5M (S5M) 8M 14M Pitch (mm) 5.080 9.525 12.700 22.225 3.0 5.0 8.0 14.0 PLD (mm) 0.254 0.381 0.686 1.397 0.381 0.5715 (0.480) 0.686 1.379 * (PLD) Pitch Line Differential = (PD-치저원)/2 Con.) Al + 33F + 5M-30w(31.3) + 30T(OD46.6) ! 5. 가공된 풀리는 부식방지 및 외관을 위해 표면처리(Surface Treatment) 한다.   Thickness (μm) Hardness (hv)     Anodizing 5~10 200 * 다양한 색상 Al Hard Anodizing 30±5 400~600   Al Raydent ±1~2     Al 무전해 니켈(Ni) 도금 0~125 500 (1,000) * 도금층 균일 Al 경질 크롬(Cr) 도금 0.5이상 700~1,000 * 고경도 * 도금층내 Crack발생 S45C 흑착색 0.2~5     S45C 타이밍 풀리는 자주 사용하는 사양에 대하여 재고 생산 후 판매키도 하나 일반적으로 사용자의 사용 목적에 맞게 가공하여 사용 하는게 대부분이다. [코루자] 사업자등록번호 117-09-90555 주소 서울특별시 구로구 경인로 55길 21 (우편번호 08215) 전화 (02) 2061-4571  팩스 (02) 6008-4573  E-Mail max728@naver.com Web Site http://www.koruja.com  Online Store http://www.koruja.co.kr   Copy Rights ⓒ 2005-2024. KORUJA. All Rights Reserved. 법적고지    개인정보 보호정책    이메일 주소 무단수집 거부
